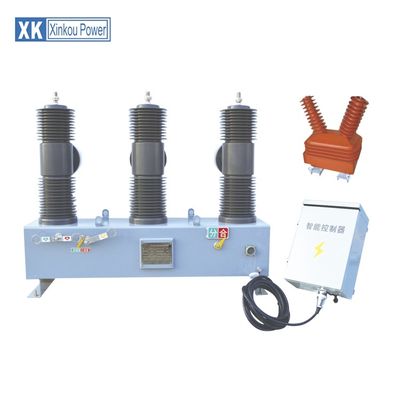

IEC ZW32 del disyuntor del vacío 40.5KV/del imán permanente del triturador de Vcb

Extinción del arco en interruptores del vacío:

El proceso de la interrupción del arco en interruptores del vacío es muy diferente de ése en otros tipos de disyuntores. El vacío como tal es un medio dieléctrico y el arco no puede persistir en vacío ideal.

Sin embargo, la separación de contactos que llevan actuales hace el vapor ser lanzada de los contactos que dan lugar a plasma. Así en la separación de contactos que llevan actuales, el espacio del contacto se llena del vapor de iones positivos liberados del material del contacto; la densidad del vapor dependiendo de la corriente en la formación de arcos. Durante el modo de disminución de onda actual el índice de liberación de las caídas del vapor y después del cero actual, el medio recupera su fuerza dieléctrica, con tal que la densidad del vapor alrededor de los contactos haya reducido substancialmente.

Mientras que la interrupción de una corriente del orden de unas centenas amperios separando el plano entra en contacto con bajo alto vacío, el arco tiene generalmente varias trayectorias paralelas y cada trayectoria del arco origina y se hunde en una zona activa de la corriente. Así la corriente total se divide en varios arcos paralelos. Los arcos paralelos se rechazan de modo que el arco tienda a extender por la superficie de contacto. Tal arco se llama el arco difundido. El arco difundido puede conseguir interrumpido fácilmente.

En valores más altos de las corrientes del orden de unos miles amperios, el arco consigue concentrado en una pequeña región y se convierte en arco autónomo. El arco concentrado alrededor de una pequeña área causa la vaporización rápida de la superficie de contacto. La transición del arco difundido al arco concentrado depende del material y de la forma del contacto, del valor de la corriente y de la condición de electrodos. La interrupción del arco es posible cuando la densidad del vapor varía en fase con la corriente y el arco permanece en el estado difundido. El arco no hace restrike otra vez si el vapor del metal se quita rápidamente de la zona del contacto.

Así el proceso de la arco-extinción en un disyuntor del vacío se relaciona en gran parte con el material y forma los contactos y de la técnica usados en la condensación del vapor del metal. La geometría del contacto se diseña tanto como la raíz del arco guarda en la mudanza de modo que la temperatura en un punto en el contacto no logre mismo un elevado valor.

La acumulación rápida de la fuerza dieléctrica después de la extinción final del arco es una ventaja única del disyuntor del vacío. Hay limitaciones en los disyuntores del aceite en cambiar corrientes capacitivas. En disyuntores del aceite después de que ocurra una interrupción, la fuerza dieléctrica se acumula tan lentamente que los restrikes retrasados ocurren a menudo tanto como mitad de un ciclo más adelante. El interruptor de vacío está libre de este problema puesto que después de que la mitad de un ciclo, correspondiente a la separación del contacto de 2,5 milímetros, una fuerza dieléctrica del orden de 100 kilovoltios (rms) esté disponible. Este tipo de interruptor tiene la ventaja del funcionamiento restrike-libre y se adapta idealmente a la transferencia del condensador. Su operación es también prácticamente independiente de tiempo de despedida del contacto.

El tajar actual en disyuntores del vacío:

Hemos visto que el tajar actual en disyuntores del aire y del aceite ocurre debido a inestabilidad en la columna del arco mientras que en caso de los disyuntores del vacío depende de la presión de vapor y de las propiedades de la emisión de electrón del material del contacto. El nivel que taja también es influenciado por el conductividad-más bajo termal la conductividad termal, más bajo es el nivel que taja. Es posible reducir el nivel actual en el cual el tajar ocurre seleccionando un material del contacto que dé hacia fuera el suficiente vapor del metal para permitir que la corriente venga mismo a un valor del escaso valor o cero, pero esto se hace raramente mientras que afecta a la fuerza dieléctrica al contrario.
