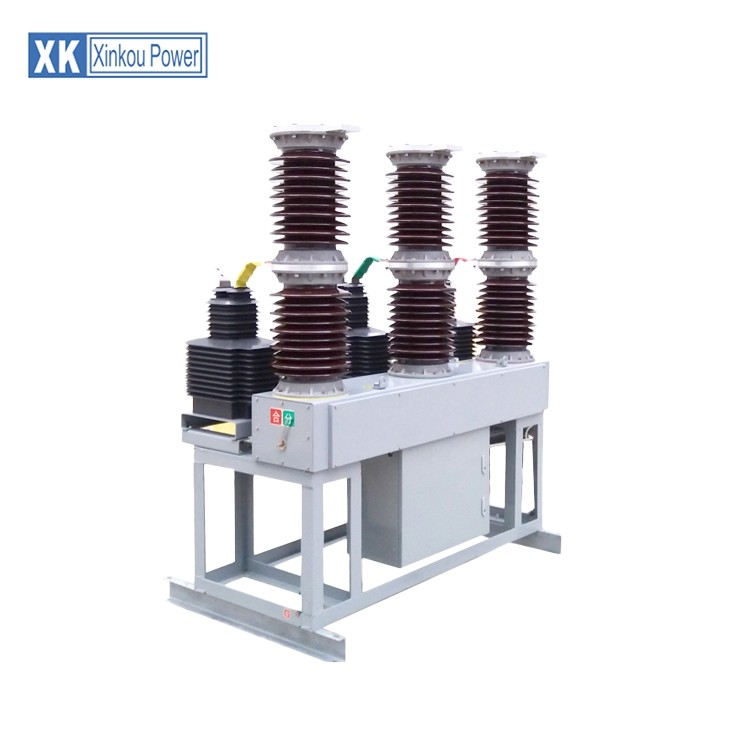

El alto alto voltaje al aire libre de la confiabilidad 40.5KV Vcb 50 60 valoró frecuencia

Todos los sistemas del disyuntor tienen características comunes en su operación, pero los detalles varían substancialmente dependiendo de la clase del voltaje, del grado actual y del tipo del disyuntor.

El disyuntor debe primero detectar una condición de falta. En pequeñas tuberías y disyuntores de la baja tensión, esto se hace generalmente dentro del dispositivo sí mismo. Típicamente, la calefacción o los efectos magnéticos de la corriente eléctrica se emplea. Los disyuntores para las corrientes grandes o los altos voltajes se arreglan generalmente con los dispositivos protectores del piloto de la retransmisión para detectar una condición de falta y para actuar el mecanismo de la abertura. Éstos requieren típicamente una fuente de energía separada, tal como una batería, aunque algunos disyuntores de alto voltaje sean autónomos con los transformadores corrientes, las retransmisiones protectoras, y una fuente de energía del control interno.

Una vez que se detecta una falta, los contactos del disyuntor deben abrirse para interrumpir el circuito; esto se hace comúnmente usando la energía mecánicamente almacenada contenida dentro del triturador, tal como una primavera o un aire comprimido para separar los contactos. Los disyuntores pueden también utilizar el más de gran intensidad hecha por la falta para separar los contactos, tales como extensión termal o un campo magnético. Los pequeños disyuntores tienen típicamente una palanca de mando manual para apagar la carga o para reajustar un triturador disparado, mientras que unidades más grandes utilizan los solenoides para disparar el mecanismo, y los motores eléctricos para restaurar energía a las primaveras.

Los contactos del disyuntor deben llevar la corriente de la carga sin la calefacción excesiva, y deben también soportar el calor del arco producido al interrumpir (abertura) el circuito. Los contactos se hacen de las aleaciones de cobre o de cobre, de las aleaciones de plata y de otros materiales altamente conductores. La vida de servicio de los contactos es limitada por la erosión del material del contacto debido a la formación de arcos mientras que interrumpe la corriente. Los disyuntores de la miniatura y del moldear-caso se desechan generalmente cuando los contactos han llevado, pero los disyuntores de poder y los disyuntores de alto voltaje tienen contactos reemplazables.

Cuando se interrumpe un de gran intensidad o un voltaje, se genera un arco. La longitud del arco es generalmente proporcional al voltaje mientras que la intensidad (o el calor) es proporcional a la corriente. Este arco se debe contener, refrescar y extinguir en una manera controlada, de modo que el hueco entre los contactos pueda soportar otra vez el voltaje en el circuito. Diversos disyuntores utilizan el vacío, aire, gas aislador, o aceite como el medio que el arco forma adentro. Diversas técnicas se utilizan para extinguir el arco incluyendo:

Alargando o desviando el arco
Enfriamiento intensivo (en cámaras del jet)
División en arcos parciales
Punto cero que apaga (los contactos se abren en la travesía cero de la hora actual de la forma de onda de la CA, no rompiendo con eficacia ninguna corriente de la carga a la hora de la abertura. El paso a cero ocurre en dos veces la línea frecuencia; es decir, 100 veces por el segundo para 50 herzios y 120 veces por el segundo para la CA de 60 herzios.)
Condensadores de conexión paralelamente a contactos en los circuitos de DC.
Finalmente, una vez que se ha despejado la condición de falta, los contactos se deben cerrar otra vez para restaurar poder al circuito interrumpido.
