| Lugar de origen: | Zhejiang, China |
|---|---|
| Nombre de la marca: | XK |
| Certificación: | ISO9001 / GB / IEC |
| Número de modelo: | ZW7A-40.5 |
| Cantidad de orden mínima: | 1 Piece / Pieces |
| Precio: | Negotiation |
| Detalles de empaquetado: | exportación del embalaje |
| Capacidad de la fuente: | 100 Piece / Pieces per Mes |
| estándar: | IEC | Corriente clasificada: | 1250A, 1600A |
|---|---|---|---|
| Tensión nominal: | 33kv | Vida mecánica: | 10000 |
| Puerto: | Ningbo | ||
| Alta luz: | disyuntor del vcb,triturador al aire libre del vcb |
||
| Artículo | Unidad | Datos |
| Frecuencia clasificada | Herzios | 50,60 |
| Frecuencia del poder con fase (seca) del voltaje 1min del soporte (mojado) a la tierra/a la fractura | Kilovoltio |
80 95/95
|
| Impulso de relámpago con voltaje de soporte | Kilovoltio | 185 |
| Cortocircuito clasificado que rompe la corriente | KA | 25/31.5 |
| Bruja clasificada del cortocircuito ingcurrent | KA | 63/80 |
| Pico clasificado con la corriente del soporte | KA | 63/80 |
| breve periodo de tiempo 4S con la corriente del soporte | KA | 25/31.5 |
| Cortocircuito clasificado que rompe épocas | épocas |
30
|
| Controle el voltaje del mecanismo | V | AC/DC 220 |
| Frquency en segundo lugar ary del poder del circuito con el voltaje 1min del soporte | Kilovoltio | 2 |
| Distancia de la abertura del contacto | milímetro | 18±1 |
| Distancia sobre-que viaja del contacto | milímetro | 4±0.5 |
| Velocidad de la abertura | m/s | 1.4-1.8 |
| Velocidad cerrada | m/s | 0.4-0.8 |
| Tiempo de despedida cerrado del contacto | ms | ≤5 |
| Middled es tance entre las fases | milímetro | 700±2 |
| Diferencia de tiempo del cierre/de la abertura entre tres fases | ms | ≤2 |
| El esistance del circuito de cada fase | Ω | <80> |
| Hora de límite | ms | ≤100 |
| Tiempo de la abertura | ms | ≤50 |
| Peso | Kilogramo | 500 |

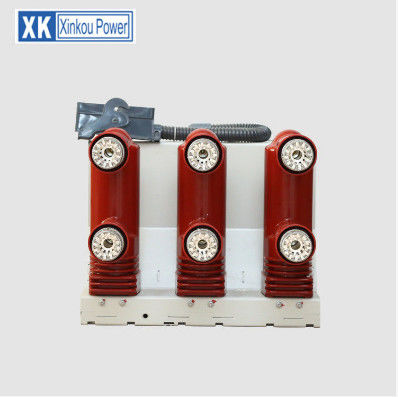

Los disyuntores del vacío son de uso frecuente en sistemas eléctricos de alto voltaje realizar la misma función que trituradores en el panel eléctrico de un hogar. La función principal de un disyuntor del vacío es cortar poder a los mercados eléctricos en caso de un cortocircuito o al malfuncionamiento eléctrico de permitir la desconexión manual de circuitos para poderlos reparar. Una característica notable de los disyuntores del vacío es que contienen espacios evacuados.
Fundamentos del triturador
Para entender cómo los disyuntores del vacío funcionan, es importante para primero entiende cómo los disyuntores normales funcionan. Los disyuntores básicos se hacen de dos contactos del metal ligados juntos por un mecanismo por resorte que actúe como viaje.
El mecanismo de viaje por resorte contiene un sensor mecánico del calor ese los niveles de los monitores de electricidad que pasan a través de los mercados eléctricos. El sensor mecánico del calor dispara del triturador cuando los niveles de temperatura aumentan debido a sobrecargar los conductores eléctricos.
Un sensor magnético en el mecanismo de viaje por resorte dispara del triturador en caso de un cortocircuito. El mecanismo de viaje ayuda a controlar sobrecarga y cortocircuita separando los contactos para cortar el flujo de electricidad en el circuito.
Problema de formación de arcos
Los disyuntores forman arcos a menudo entre los contactos por algunos microsegundos en que disparan de separar los contactos eléctricos. La formación de arcos del disyuntor puede ionizar el aire y hacerle electricidad de la conducta o proporcionar una trayectoria para que la electricidad vaya más allá del triturador. Éste es una de las razones principales por las que los sistemas de alto voltaje utilizan los disyuntores del vacío porque no pueden ser ionizados proporcionando una trayectoria para que la electricidad vaya más allá del triturador. Aunque los disyuntores del vacío también experimenten la formación de arcos, la electricidad no puede ir más allá del triturador antes de que los contactos tiren lejos de uno a.
Poder del vacío
Mientras que el nombre sugiere, los disyuntores del vacío contienen un vacío entre los contactos. El vacío es apenas un espacio vacío que no contiene ningún sólido, líquido, o gas. Un vacío es uno de los mejores aisladores disponibles. No proporciona el sitio para formar arcos y la electricidad no puede pasar con un vacío. Por lo tanto, un vacío es un medio de arco-extinción conveniente. Algunos trituradores de alto voltaje utilizan una ráfaga del aire de alta presión para soplar arcos separados. Otros se llenan del aceite especial que previene la formación de arcos. Una considerable desventaja de los trituradores del soplo de aire es que son altamente complicados. Por otra parte, los trituradores aceite-llenados son inflamables y son altamente tóxicos en caso de que los escapes de aceite.
Usos
Limpie los disyuntores con la aspiradora, trituradores del soplo de aire, y los trituradores aceite-llenados todos se realizan excepcionalmente bien en líneas de transmisión porque estos sistemas eléctricos no disparan muy a menudo. Además, los tres tipos de trituradores requieren mantenimiento mínimo cuando están utilizados en la línea de transmisión usos. Sin embargo, los disyuntores del vacío se realizan mejor que los otros dos tipos de trituradores en la manipulación de la línea puntos y oleadas. Además, los trituradores del vacío se realizan mucho mejor en los usos de alto voltaje que requieren la conexión y la desconexión frecuentes de sistemas eléctricos.
