| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | XK |
| Certificación: | ISO9001 / GB / IEC |

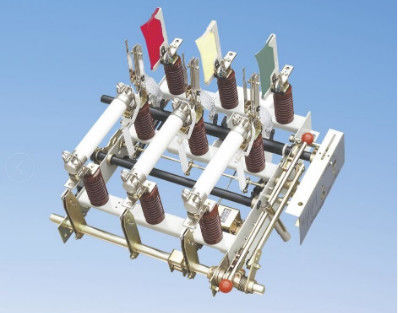

| Número de modelo: | FN12 |
| Cantidad de orden mínima: | 1 Piece / Pieces |
| Precio: | Negotiation |
| Detalles de empaquetado: | exportación del embalaje |
| Capacidad de la fuente: | 100 Piece / Pieces per Mes |
| Max. Corriente: | 1250A | Max. Voltaje: | 12KV |
|---|---|---|---|
| estándar: | IEC | Corriente clasificada: | 630A, 1250A |
| Tensión nominal: | 12KV | Vida mecánica: | 10000 |
| Palabras clave: | rotura de la carga 36kv | Puerto: | Ningbo |
| Alta luz: | interruptor de la desconexión de la carga,interruptor de alto voltaje del aislador |
||
Ventajas dominantes
Solución eficiente para la protección de los transformadores
Uso fácil en la amplia gama de configuraciones
Automatización elegante de la rejilla y de la red lista
Capacidad para la protección hasta de 3000kVA transformadores de 36 kilovoltios
La protección de la gama completa conjuntamente con CEF-S ayuna los fusibles limitadores actuales de actuación
Solución segura y confiable para las interrupciones de las corrientes del cortocircuito
| ltem | Unidad | Datos | |
| Voltaje clasificado | Kilovoltio | FN12-12D/630 | FN12-12 (R) D/125 |
| Frecuencia clasificada | HERZIOS | 12 | |
| Corriente clasificada | A | 50 | |
| voltaje de withstand de frecuencia de poder 1min | Kilovoltio | 42 a moler y fractura 48 de las fases | |
| Voltaje de withstand de impulso de relámpago | Kilovoltio | 75 a moler y fractura 85 de las fases | |
| Corriente estable termal clasificada | KA |
630
|
100
|
| Corriente estable dinámica clasificada | KA |
50
|
|
| Corriente clasificada de la transferencia (pico) | KA |
50
|
50
|
| Corriente clasificada del cortocircuito (esperada) | Kilovoltios |
31,5
|
|
| Máximo que rompe el umbral actual | HERZIOS | Curva characteratic del fusible accorting | |
| Mínimo que rompe la corriente | A | Curva characteratic del fusible accorting | |
| Corriente de transferencia clasificada | Kilovoltio |
50
|
1,5
|
| Máximo que rompe la corriente | Kilovoltio | 1,8 | |
| La fractura descarga capacidad del transformador | KV/A | 1250 | |
| Corriente de carga clasificada del cable | A | 10 | |
| Tiempos de fractura actuales de la carga activa clasificada | Épocas | 10000 | |
| Tiempo de la abertura en que el huelguista pega | S | <0> | |
| Interruptor actual termal del interruptor de la tierra | KA | 20 (2S) | |
| Corriente estable termal del interruptor de la tierra | KA | 50 | 50 |
| Voltaje de fuente de alimentación de funcionamiento del motor | V | AC/DC 110/220 | |
| ltem | Unidad | Datos | |
| FN12-10D/630 | FN12-10 (R) D/125 | ||
| El recorrido total del contacto móvil | milímetro | 200+8-2 | |
| Distancia de centro de la fase (antes de almacenamiento de energía) | milímetros | 210±15 | |
| Distancia móvil de la sobreactuación del contacto | milímetro | 40±2 | |
| Distancia auxiliar de la abertura del contacto | milímetro | >150 | |
| Diferencia de la hora de la apertura/de límite entre trifásico | ms | <3> | |
| Velocidad de la abertura | m/s | >2,8 | >2,8 |
| Velocidad cerrada | m/s | >3,8 | |
| Distancia entre la puerta del metal y la antorcha flexibles | milímetro | >125 | |
| Distancia de la fractura del interruptor de la tierra | milímetro | >150 | |
| Resistencia principal del circuito | Ω | <120> | <300> |
| Esfuerzo de torsión de funcionamiento del máximo | Nanómetro | >160 | |
